好的，以下是關(guān)于地暖回填施工中如何避免氣泡產(chǎn)生的建議，字?jǐn)?shù)在250到500字之間：

地暖回填層（通常是水泥砂漿或細(xì)石混凝土）中氣泡的產(chǎn)生會(huì)嚴(yán)重影響其導(dǎo)熱性能、結(jié)構(gòu)強(qiáng)度和終地面面層的平整度。氣泡形成的主要原因是拌合物中裹入的空氣在澆筑和振搗過程中未能有效排出。要避免氣泡產(chǎn)生，需從材料、工藝和養(yǎng)護(hù)等多方面進(jìn)行嚴(yán)格控制：

1. 優(yōu)化材料配比與水灰比：

* 使用級(jí)配良好的細(xì)骨料（如豆石或中粗砂），減少細(xì)粉含量，有助于拌合物更緊密，減少空氣滯留空間。

* 嚴(yán)格控制水灰比（水與水泥的質(zhì)量比）。過高的水灰比會(huì)導(dǎo)致拌合物離析、泌水，形成更多空隙和氣泡；過低則流動(dòng)性差，不易振搗密實(shí)。應(yīng)根據(jù)材料特性和施工要求確定水灰比，通常在0.45-0.55之間。

* 必要時(shí)，可在指導(dǎo)下添加適量的減水劑，在保證流動(dòng)性的前提下降低用水量，從而減少泌水和氣泡。

2. 改進(jìn)攪拌工藝：

* 確保攪拌設(shè)備性能良好，攪拌時(shí)間充足且均勻。攪拌不勻易導(dǎo)致局部離析或包裹空氣團(tuán)。

* 攪拌好的拌合物應(yīng)盡快使用，避免長時(shí)間靜置導(dǎo)致坍落度損失和離析。

3. 規(guī)范澆筑與振搗工藝（關(guān)鍵環(huán)節(jié)）：

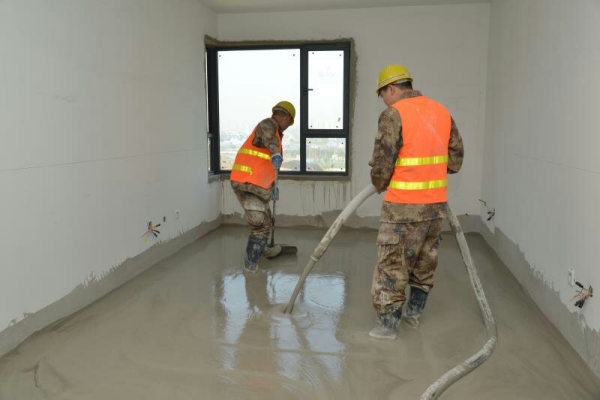

* 澆筑方式： 宜采用泵送或人工均勻攤鋪，避免從高處傾倒，防止拌合物沖擊裹入大量空氣。澆筑厚度應(yīng)控制在設(shè)計(jì)范圍內(nèi)（通常每層不超過5cm），過厚不利于氣泡排出。

* 充分振搗： 這是排除氣泡的步驟。必須使用平板振動(dòng)器（面積大的區(qū)域）或振搗棒進(jìn)行充分、均勻的振搗。

* 振搗要點(diǎn)： 遵循“快插慢拔”原則，插入點(diǎn)間距合理（通常30-50cm），確保覆蓋整個(gè)區(qū)域，避免漏振。振動(dòng)時(shí)間以拌合物表面泛漿、無明顯氣泡冒出且不再顯著下沉為準(zhǔn)，避免過振導(dǎo)致離析。

* 分層澆筑時(shí)： 在澆筑下一層前，應(yīng)對(duì)已澆筑層表面進(jìn)行適當(dāng)處理（如拉毛），并確保振搗棒插入下層足夠深度（通常5-10cm），使上下層結(jié)合良好，避免分層界面處形成氣泡。

* 人工輔助： 在邊角、管件密集處等振動(dòng)器不易到達(dá)的地方，需配合人工插搗，確保這些關(guān)鍵部位密實(shí)無氣泡。

4. 控制施工環(huán)境：

* 避免在高溫、大風(fēng)天氣施工。高溫大風(fēng)會(huì)加速拌合物表面水分蒸發(fā)，導(dǎo)致表層結(jié)皮過快，內(nèi)部氣泡難以排出。必要時(shí)采取遮陽、擋風(fēng)措施。

* 基層（地暖管及保溫板）應(yīng)提前充分濕潤（無明水），防止其過快吸水導(dǎo)致回填層表面失水、干縮開裂或形成界面氣泡。

5. 精細(xì)養(yǎng)護(hù)：

* 澆筑完成后，在初凝前可進(jìn)行二次抹壓，封閉表面毛細(xì)孔和微小氣泡。

* 終凝后立即覆蓋保濕養(yǎng)護(hù)（如塑料薄膜、濕布），保持表面濕潤至少7天以上。良好的養(yǎng)護(hù)能防止干縮裂縫，并有助于未完全排出的小氣泡在水泥水化過程中逐漸消解。

總結(jié)： 避免地暖回填氣泡是一個(gè)系統(tǒng)工程，關(guān)鍵在于優(yōu)化材料配比、控制水灰比、采用規(guī)范的澆筑與充分均勻的振搗工藝、創(chuàng)造適宜的施工環(huán)境以及進(jìn)行精細(xì)的后期養(yǎng)護(hù)。施工人員需具備熟練的操作技能和責(zé)任心，才能程度地減少氣泡，確保回填層質(zhì)量，保障地暖系統(tǒng)的長期運(yùn)行。
